篇名: <音響DIY>M3二號機
作者: 貓爸爸	日期: 2007.02.02　　天氣: 　心情:

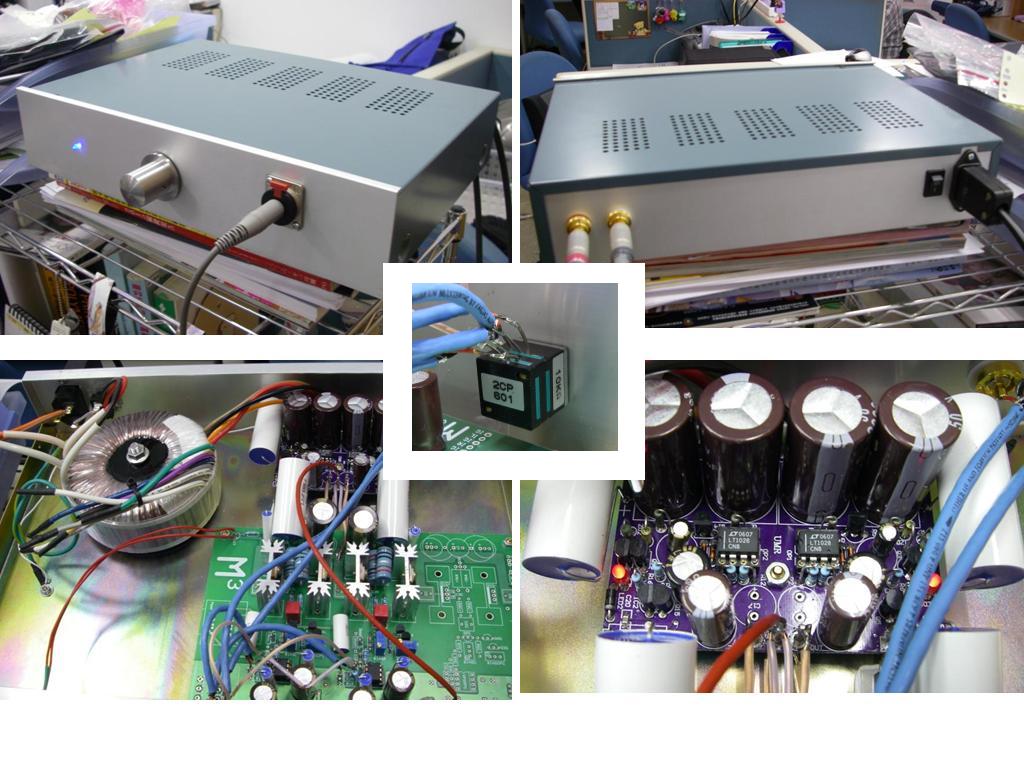

記得半年前在日記分享了一台M3耳機擴大器(2006-09-04), 當時剛組裝好~尚未裝殼~只是用生活工場買的鐵籠先將就入厝~

那台M3一號機沒多久就賣了~ 但始終對M3這台不錯的耳擴唸唸不忘~

這回有了UCC大的指點~ 進行小弟第二台M3的組裝~ 名為M2...(因為捨棄其中依個頻道)

這回燒料盡出~ 花了兩禮拜備料打造~ 且修改了M3原始電路設計上的缺點~ 捨棄模擬地與分壓電路~

改用雙電源穩壓供電~ 讓低頻與動態表現有效提升

且額外讓訊號與電源分開接地~讓背景更乾淨減低彼此的干擾~

拉線的部分因為線材太貴~ 省線的結果並沒有牽的很漂亮~

打造這台機器成本料錢直逼萬元~效果也很直接~ 把深海蛇旗鑑耳機 SENNHEISER HD650 推的相當好聽~

簡單敘述內部用料:
穩壓 = > UCC 雙電源 signature 版加並兩顆2.2uF/630V mpk2000 與 Blackgate fk 47uF/16V
變壓器 = > UCC t9 環形變壓器
線材 = > Cardas 屏蔽線/裸線/單心銅線 + 0.8mm方形純銀線半米
電阻 = > 飛利浦 mpr34(0.1%), mpr24(0.1%), mrs25(1%) + ROE 2W 1ohm
主板+晶體使用AMB原廠版, 電容使用UCC mpk2000, Wima mps, Elna silmic
電源母座 = > Furutech鍍金版
音量旋鈕 (VR) = > 東京光音
機殼 = > 最便宜的圓山機殼 (唯一省錢的材料, 鑚孔鑚到手抽筋 = =")
